位移傳感器校準規范
Calibration Specification for Linear Displacement Sensors

本規范經國家質量監督檢驗檢疫總局于2011年9月14日批準，并自 2011年12月14日起施行。

1范圍
本規范適用于線位移傳感器的校準。
2引用文獻
本規范引用下列文獻：
JJF 1001—1998通用計量術語及定義
JJF 1059—1999測量不確定度評定與表示
JJF 1094—2002測量儀器特性評定
GB/T 7665—2005傳感器通用術語
GB/T 13606-2007 土工試驗儀器巖土工程儀器振弦式傳感器通用技術條件 GB/T 18459—2001傳感器主要靜態性能指標的計算方法 使用本規范時注意使用上述引用文獻的現行有效版本。
3術語
3. 1 線位移傳感器 linear displacement sensor 能感受長度尺寸變化并轉換成可用輸出信號的器件。
3. 2 靈敏度 sensitivity 傳感器輸出量變化值與相應輸入量變化值之比。
3. 3 線性度 linearity
傳感器正、反行程實際平均特性曲線相對于參比直線的最大偏差與滿量程輸出的百 分比。
注：隨參比直線的不同，有多種線性度，本規范參比直線釆用最小二乘直線或最佳直線。
3. 4 滿量程輸出 full scale output
在規定條件下，傳感器輸出的上限值和下限值之間的代數差。
注：對于振弦（應變）式位移傳感器，由于其輸出量的特殊性，滿量程輸出為傳感器輸出范圍內  上限輸出頻率的平方和下限輸出頻率的平方的代數差，如果振弦（應變）式位移傳感器是以 頻率模數（輸出頻率的平方除以1  000）為輸出量，則滿量程輸出為上限輸出頻率模數和下限 輸出頻率模數的代數差。
4概述
線位移傳感器可用來測量位移、距離、位置和應變量等長度尺寸，在工程測試中應  用廣泛。線位移傳感器輸出信號的類型多，絕大部分線位移傳感器輸出電信號，如不同  頻率的脈沖信號、電壓或電流等模擬量；也有些線位移傳感器已集成了信號轉化功能, 能直接以數字方式或其他方式輸出長度尺寸。

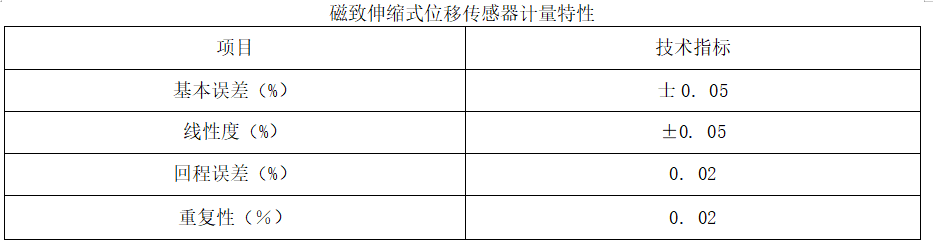

磁致伸縮式位移傳感器計量特性

電阻式位移傳感器（含電位器型、滑線電阻型、導電塑料型） 典型電阻式位移傳感器計量特性見表5。

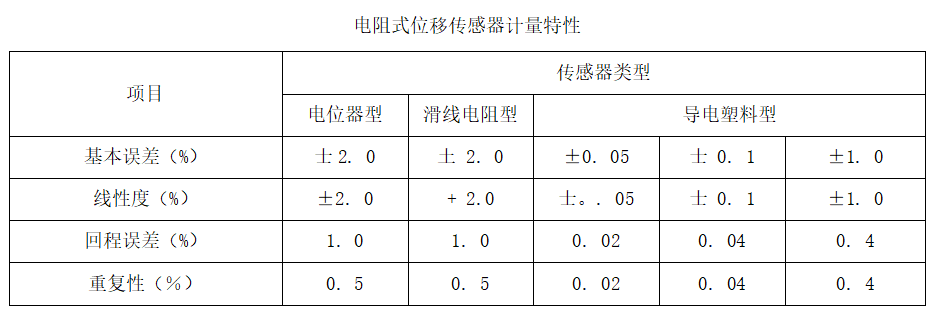

電阻式位移傳感器計量特性

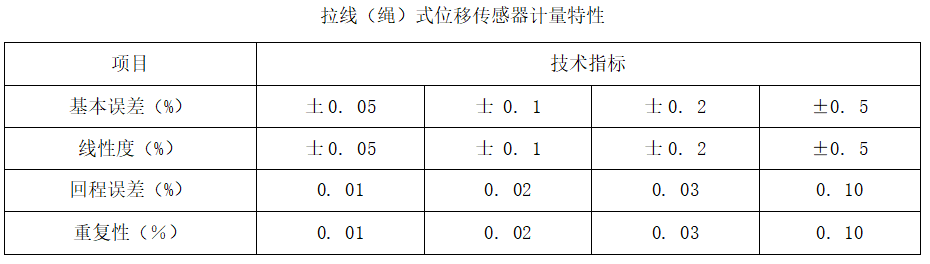

拉線（繩）式位移傳感器 典型拉線（繩）式位移傳感器計量特性
