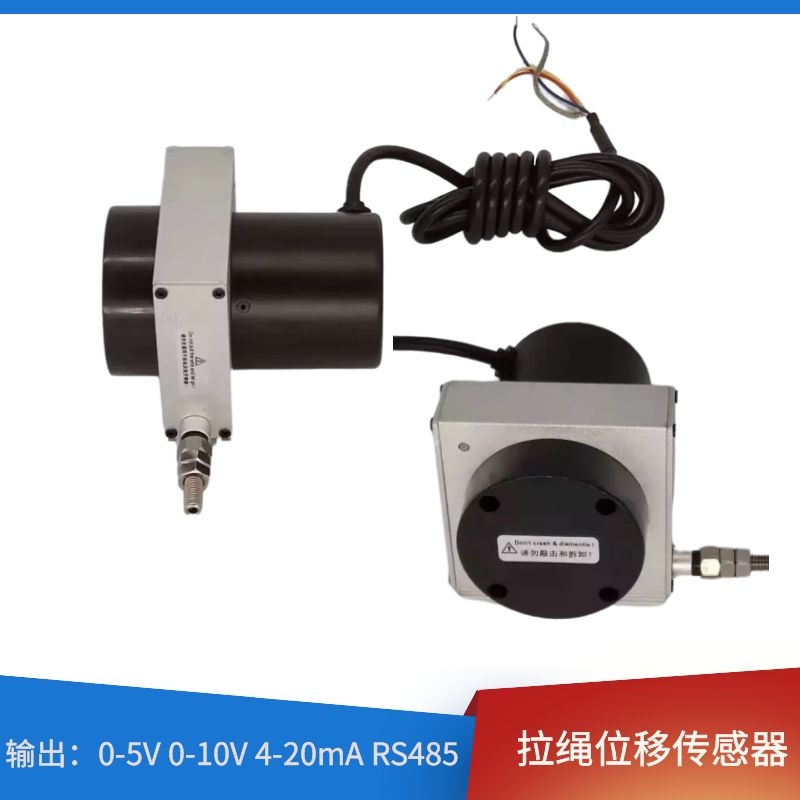

拉線位移傳感器是有兩種信號的，增量編碼器型拉繩傳感器和模擬量拉繩位移傳感器，下面又分為很多的小系列，那么接線方式也是特別多的。

那么模擬量信號中的三線制接線是怎么接的呢？

三線制，顧名思義，就是三根線接線的，這三根線是都有各自的意義的，接下來我們就來介紹一下。

1. 第一根線肯定就是電源信號的了，模擬量信號拉繩位移傳感器默認的電源電壓是DC24V的，這個是需要接采集系統的電源正的，而且我們易測電氣的三線制信號是寬電壓的，電壓值為DC9-30V，顏色默認的是紅色的。

2. 二根線是信號線，不管是電流信號還是電壓信號，都是需要單獨輸出信號值的，而這根信號線是信號正，顏色默認是黃色。

3. 第三根線還是電源信號，有了電源正肯定是要有電源負的，這一根就是那根信號負的，也就是0V，顏色默認是藍色。

4. 前面也說了拉繩位移傳感器是三線制的，那么這個第四條是哪來的呢，前面說了有電源正，信號正，電源負了，可是還缺一項啊，那就是信號負，那么信號負要怎么辦？就是第三條的信號負，這根信號負是一根公共端，它把電源負和信號負給合并了，所以第三條的電源負又多了一項，一定要記清楚了啊。

以上就是三線制拉繩位移傳感器的接線方法了
